Op onze servicedesk merken we dat klanten moeite hebben met het invullen van de zogenaamde “begrenzing” in leidingnet VA100. Een veel gehoorde opmerking is “ik heb de drukval “begrenst” op 150Pa/m en Vabi rekent tóch met meer”. Daarom willen we hier aandacht geven aan het juist invullen van de begrenzing.
Kort gezegd is:

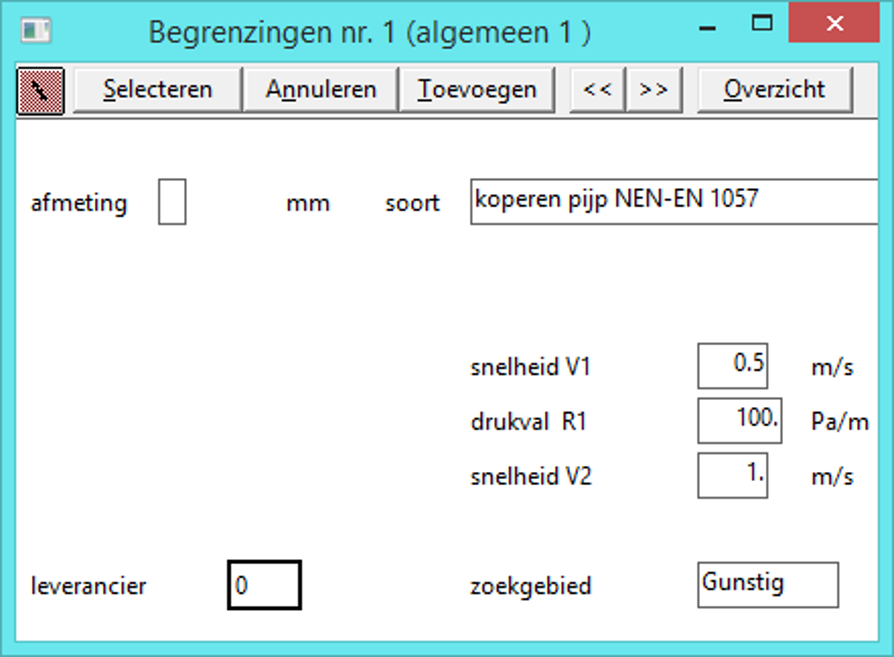

- snelheid V1 de snelheid voor kleinere waterhoeveelheden;
- snelheid V2 de snelheid voor grotere waterhoeveelheden;
- drukval R1 bepaalt de overgang van V1 naar V2.
Nu zijn er in ISSO 18 drie ontwerpmethoden omschreven:
- De methode van constante snelheid;
- De methode van constante wrijving;
- De methode van geleidelijke snelheidsreductie.

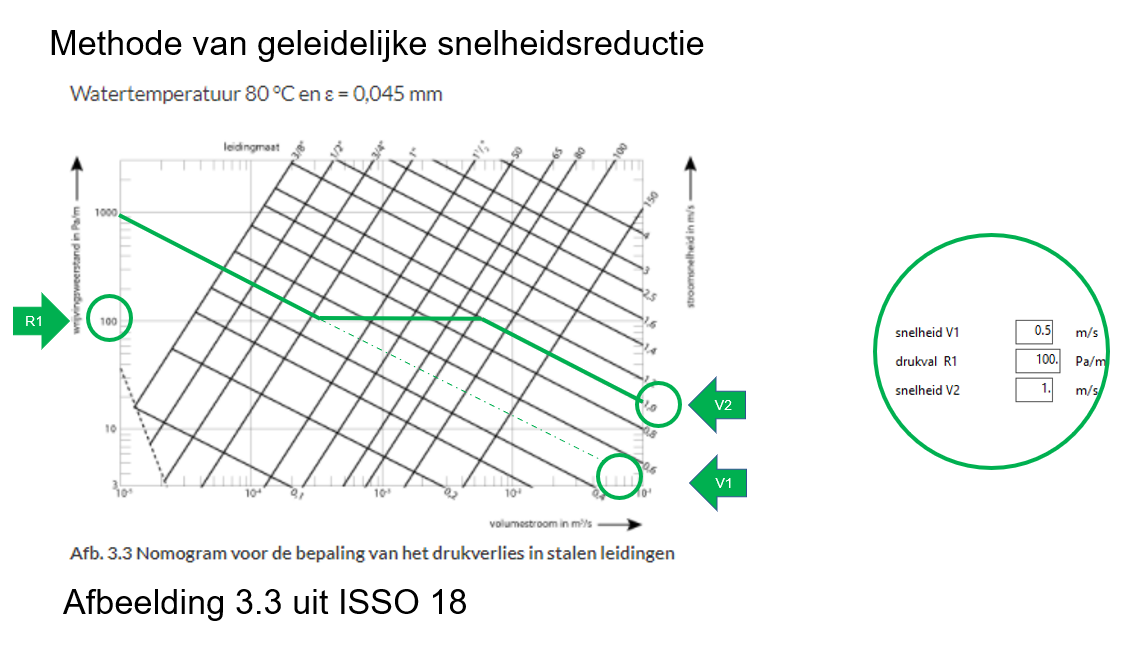

Bij deze laatste methode horen de default waarden in de software, in een grafiek zien deze er dan als volgt uit:

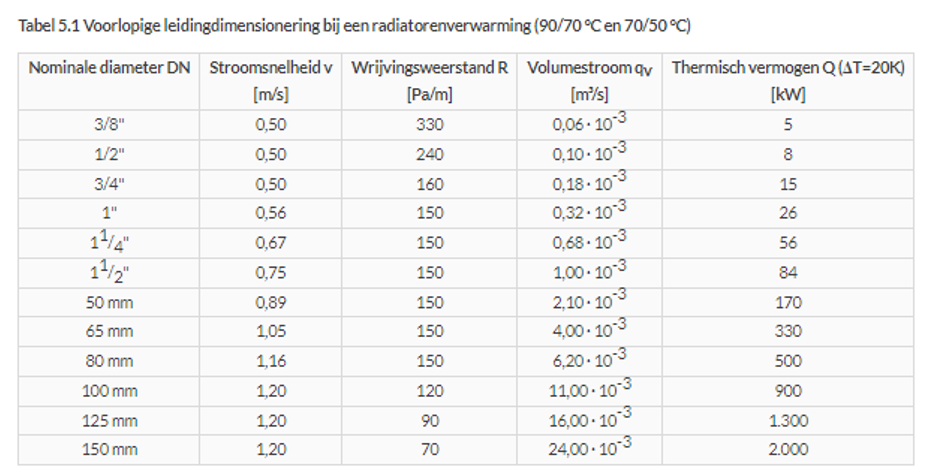

De diameters die op deze manier door de software worden bepaald zullen overeenstemmen met:

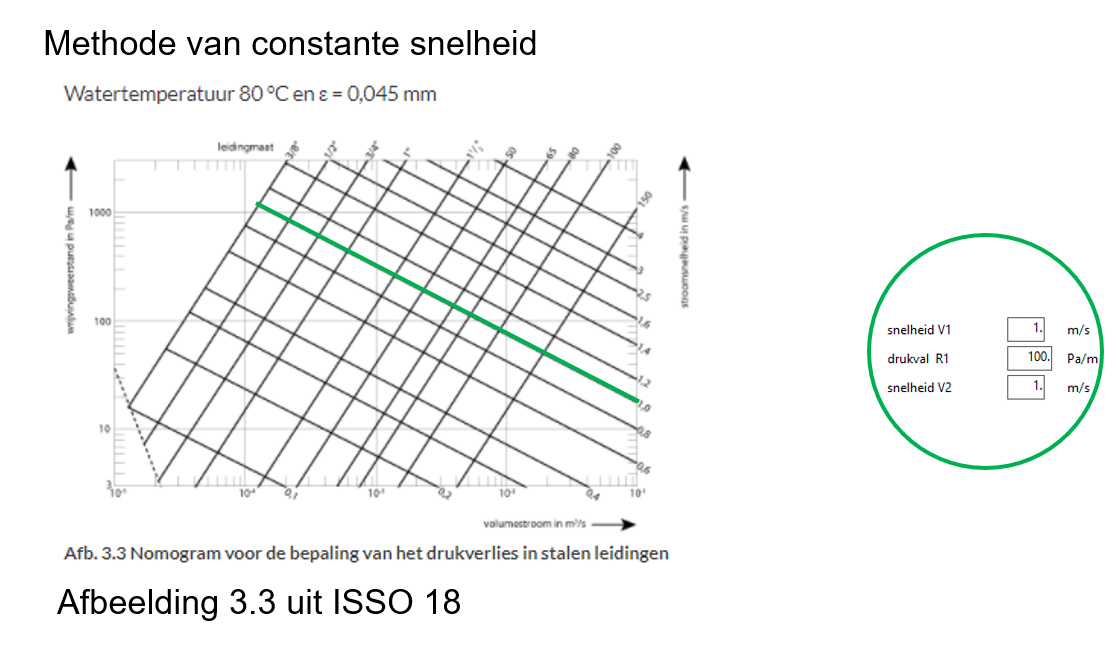

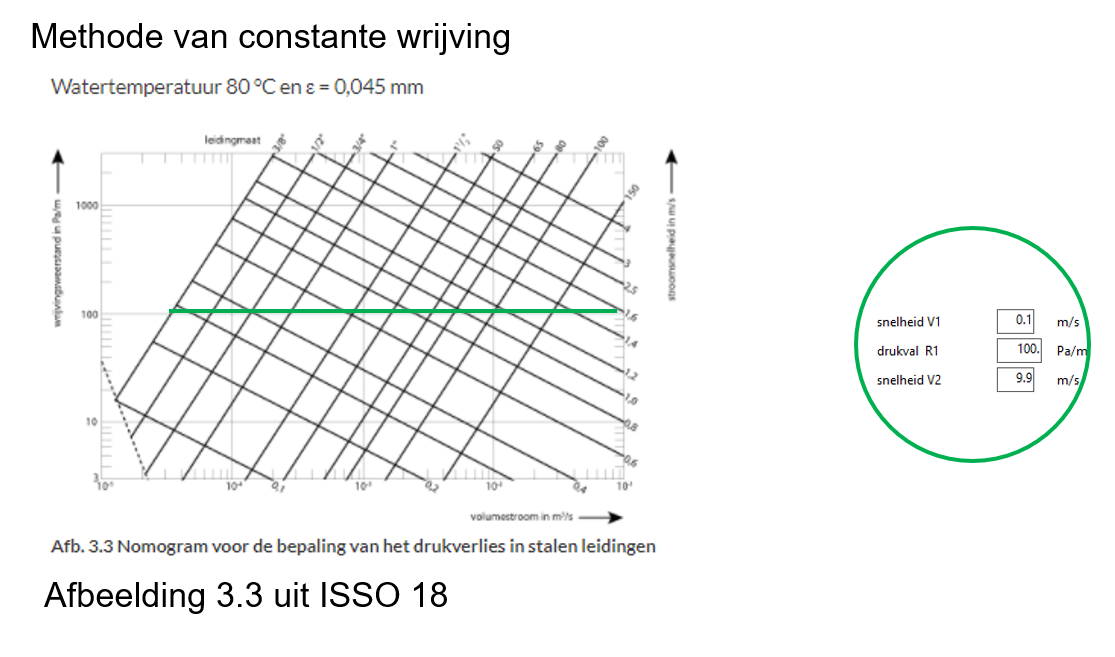

Voor beide andere methoden zou de invoer er als volgt uit kunnen zien:
Ter verduidelijking omschrijven we tot slot de stappen die door de software uitgevoerd worden tijdens de berekening.
Het programma gaat de diameter bepalen volgens de volgende stappenplan:
- Bij een bepaalde flow wordt de snelheid berekend afhankelijk van de diameter;
- Is deze diameter groter dan 1 m/s (zoals in ons voorbeeld) dan wordt de diameter vergroot totdat ie onder 1 m/s komt;
- Daarna wordt gekeken of de weerstand Pa/m onder de 100 Pa/m komt;
- Zo niet dan wordt weer de diameter vergroot;
- Komt het programma dan onder de 0.5 m/s dan kruipt het programma naar deze snelheid toe door de diameter weer iets te verkleinen. Hierdoor kan de Pa/m dus boven de 100 Pa/m komen.
Heb je nog vragen of wil je meer weten over Vabi? Neem dan contact met ons op.
